Comment choisir le profil de rainure en T adapté à votre projet

Choisir le bon profil de rainure en T vous permet de fabriquer des cadres robustes. Il est essentiel de bien mesurer et de connaître la charge admissible. De nombreuses usines utilisent ce type de profilé. profilé industriel en aluminium à rainure en T Pour la construction, plus de 35 % des projets utilisent des profilés à rainure en T. Consultez le tableau ci-dessous pour identifier les problèmes potentiels liés au choix des profilés à rainure en T pour votre projet.

Vous êtes-vous déjà demandé pourquoi certains cadres semblent solides tandis que d'autres tremblent ?

Définir les besoins du projet en matière de profilés à rainure en T

Identifier l'application et l'utilisation

Réfléchissez d'abord à l'utilisation que vous ferez des profilés à rainure en T. Chaque projet est différent. Pour les machines, il vous faut des cadres à rainure en T robustes, capables de supporter des équipements lourds. Pour un présentoir, des profilés plus légers suffisent. Dans le secteur automobile, par exemple, certains projets nécessitent des profilés résistants aux vibrations et aux chocs. Enfin, dans l'aérospatiale, il est indispensable d'utiliser des profilés à rainure en T à la fois légers et très résistants.

Conseil Choisissez le profilé en T adapté à votre projet. Cela vous évitera des problèmes ultérieurs.

Déterminer les exigences de charge et de dimensionnement

Vous devez connaître la charge maximale que votre cadre à rainure en T peut supporter. Commencez par estimer la charge. Des schémas simples vous aideront à la calculer. Faites des calculs simples pour vérifier la résistance de vos profilés à rainure en T. Les fabricants fournissent des tableaux de charges pour chaque profilé. Consultez-les pour vérifier que votre choix est judicieux. Pour les petits projets, un profilé à rainure en T de 20 x 20 mm convient parfaitement. Pour les projets de taille moyenne, utilisez des profilés de 30 x 30 mm ou 40 x 40 mm. Les grands projets, comme en usine, peuvent nécessiter des profilés de 45 x 45 mm ou 80 x 80 mm.

Plan de flexibilité et de modifications

Réfléchissez à ce que vous pourriez vouloir changer plus tard. Profilés modulaires en aluminium anodisé à rainure en T Facilitez les modifications. Vous pouvez ajouter de nouvelles pièces ou déplacer des éléments. Laissez des rainures en T libres pour une utilisation ultérieure. Construisez votre projet par sections. Ainsi, vous pourrez l'agrandir si nécessaire.

Un conseil essentiel : prévoyez les modifications futures. Si vous pensez ajouter des éléments ultérieurement, laissez des rainures en T libres et intégrez des sections faciles à copier ou à étendre.

Les profilés à rainure en T vous aident à répondre aux nouveaux besoins de vos projets. Ils sont également adaptés à de nombreux environnements. Si votre projet est exposé à l'eau ou à des produits chimiques, choisissez des profilés à rainure en T avec revêtements spéciaux.

Choisissez le profil de rainure en T de la bonne taille

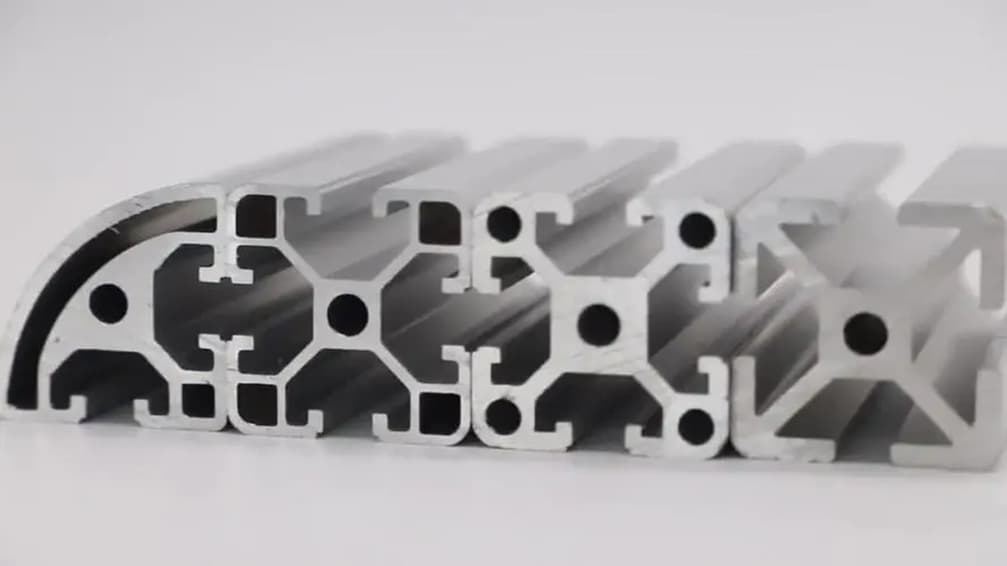

Comparer les dimensions des profilés en aluminium à rainure en T

Il est important de connaître les dimensions courantes avant de choisir le profilé à rainure en T adapté. Les profilés en aluminium à rainure en T existent en de nombreuses dimensions. Chaque dimension correspond à un type de projet spécifique. Voici quelques dimensions standard disponibles sur le marché :

• 20 mm avec rainure en T de 5 mm

• 20 mm avec rainure en T de 6 mm

• 30 mm avec rainure en T de 8 mm

• 40 mm avec rainure en T de 8 mm

• 40 mm avec rainure en T de 10 mm

• 45 mm avec rainure en T de 10 mm

• 60 mm avec rainure en T de 10 mm

• 90 mm avec rainure en T de 10 mm

Vous verrez également ces formes et tailles :

• 15×30

• 30×30

• 30×60

• 40×40

• 45×45

• 50×50

• 60×60

• 40×120

Les petits profilés à rainure en T conviennent parfaitement aux cadres légers et aux présentoirs. Les profilés de taille moyenne sont adaptés aux établis et aux protections de machines. Les grands profilés à rainure en T supportent les machines lourdes et les structures imposantes. Vérifiez toujours la taille du profilé pour qu'elle corresponde à votre projet.

Évaluer l'épaisseur et la rigidité de la paroi

L'épaisseur et la rigidité des parois sont essentielles à la solidité de votre cadre. Des parois plus épaisses supportent un poids plus important et durent plus longtemps. À l'inverse, des parois fines peuvent se casser ou se déformer sous une charge excessive. Pour la plupart des cadres à rainures en T, l'épaisseur des parois varie de 1,5 mm à 3,0 mm. Pour un cadre robuste, des parois plus épaisses sont nécessaires.

Voici un tableau pour vous aider à voir la différence :

Il faut également tenir compte de la rigidité. Les profilés en aluminium à rainure en T offrent une rigidité supérieure pour les charges lourdes et les grandes portées. Pour une structure robuste, privilégiez un profilé à double paroi. Cette conception garantit la rectitude et la solidité de votre structure, même sous des charges importantes.

Conseil Pour les profilés renforcés, utilisez des parois plus épaisses et des conceptions à double paroi. Ces caractéristiques permettent à votre cadre de supporter un poids plus important et d'avoir une durée de vie plus longue.

Adapter le profil aux besoins de charge et de stabilité

Vous devez faire correspondre votre Profilés en aluminium à rainure en T résistants à la corrosion Pour répondre aux exigences de charge et de stabilité de votre projet, commencez par examiner la section transversale. Une section plus grande signifie que votre profilé peut supporter un poids plus important. Il est également nécessaire de vérifier le moment d'inertie de la section. Ce chiffre indique la résistance de votre profilé à la flexion et à la torsion.

Voici les principaux points à vérifier :

• Surface de la section transversale : plus la surface est grande, plus la résistance est importante.

• Moment d'inertie de la surface : une valeur plus élevée signifie une meilleure résistance à la flexion et à la torsion.

Par exemple, le profilé en aluminium à rainure en T 4040 peut supporter des charges importantes s'il possède des parois épaisses et une forme robuste. Pour une résistance encore supérieure, privilégiez les profilés des séries 80 ou 160. Ces profilés conviennent parfaitement aux châssis et machines de grande taille. La série 160 est particulièrement adaptée aux charges très lourdes et aux structures de support imposantes.

Choisir le bon profilé à rainure en T vous garantit une construction plus sûre et plus robuste. Vous bénéficiez également des avantages de ce type de profilé, comme la facilité d'assemblage et la possibilité de modifier votre conception ultérieurement. Avant de choisir votre profilé à rainure en T, vérifiez toujours vos besoins en charge et en stabilité.

Sélectionnez le profilé en aluminium à rainure en T approprié

Évaluer les options de matériaux et de finitions

Vous souhaitez que votre projet dure longtemps. Le matériau et la finition de vos profilés à rainure en T sont donc essentiels. La plupart des profilés à rainure en T sont en aluminium, un matériau à la fois léger et résistant. Grâce à des pièces robustes en aluminium, vous pouvez construire une structure durable. En choisissant le bon aluminium pour vos profilés à rainure en T, vous obtenez un cadre qui ne rouille pas et ne s'use pas rapidement.

Il faut également tenir compte de la finition. L'anodisation confère à votre rainure en T une surface dure. Elle la protège des rayures et empêche l'oxydation. Cette finition est idéale pour une utilisation en extérieur grâce à sa résistance à l'usure. Le revêtement en poudre rend la surface encore plus résistante. Il adhère fortement à l'aluminium et offre une meilleure résistance aux rayures que l'anodisation. Ces deux finitions contribuent à la résistance à la corrosion de votre rainure en T. Si vous prévoyez d'utiliser votre cadre à l'extérieur ou dans un environnement humide, choisissez une finition résistante à l'eau et aux produits chimiques.

Le coût des profilés en aluminium à rainure en T dépend de l'alliage, de la finition et du type de profil. L'aluminium 6063 coûte moins cher que le 6061. Les profilés anodisés sont plus onéreux à l'achat, mais leur entretien est moins coûteux. Les profils plus épais sont plus chers à l'achat, mais durent plus longtemps et supportent des charges plus importantes. Les systèmes modulaires à rainure en T permettent de réaliser des économies à long terme grâce à leur facilité de réparation et de mise à niveau.

Vérifiez la compatibilité avec les accessoires

Vous devez vous assurer que votre rainure en T est compatible avec toutes les pièces que vous souhaitez utiliser. Certains accessoires peuvent ne pas convenir à tous les profils de rainure en T. Sans vérification, vous risquez de rencontrer des problèmes lors du montage. Consultez le tableau ci-dessous pour connaître les problèmes courants liés au choix de la rainure en T et des accessoires appropriés.

Il est essentiel d'utiliser des connecteurs, des supports et des fixations dont la largeur et la dimension des rainures en T correspondent parfaitement. Si vous utilisez des pièces de marques différentes, vérifiez leurs dimensions. Cela vous évitera tout désalignement et garantira la stabilité de votre cadre. Un système de rainures en T solide et sûr est primordial.

Conseil Avant d'acheter, dressez la liste de tous les accessoires nécessaires. Vérifiez leur compatibilité avec le profil de votre rainure en T. Cette étape vous permettra d'économiser du temps et de l'argent.

Tenir compte des facteurs environnementaux

L'endroit où vous utilisez votre cadre à rainures en T peut influencer sa durée de vie. Les intempéries, comme la pluie, le soleil et la poussière, peuvent l'endommager. Il est donc important d'anticiper ces risques pour obtenir une structure durable. Le tableau ci-dessous illustre l'impact des différents facteurs extérieurs sur l'aluminium à rainures en T.

Si vous utilisez votre cadre à rainures en T à l'extérieur, choisissez le profil adapté avec une finition anticorrosion. Vous pouvez également ajouter des couvercles ou des joints pour protéger les rainures. Dans les régions sujettes à d'importantes variations de température, prévoyez un espace pour la dilatation du métal. Nettoyez régulièrement vos rainures en T pour éviter que la saleté ne cause des problèmes.

Vous pouvez construire un cadre robuste si vous choisissez le profilé en T adapté à votre environnement. Réfléchissez à l'utilisation que vous ferez de votre cadre avant de l'acheter. Cela vous évitera des réparations et garantira la sécurité de votre projet.

Note Vérifiez toujours l'environnement avant de choisir l'aluminium à rainure en T approprié. Cette étape vous aidera à construire un cadre durable.

Plan d'installation et budget

Identifier les accessoires essentiels

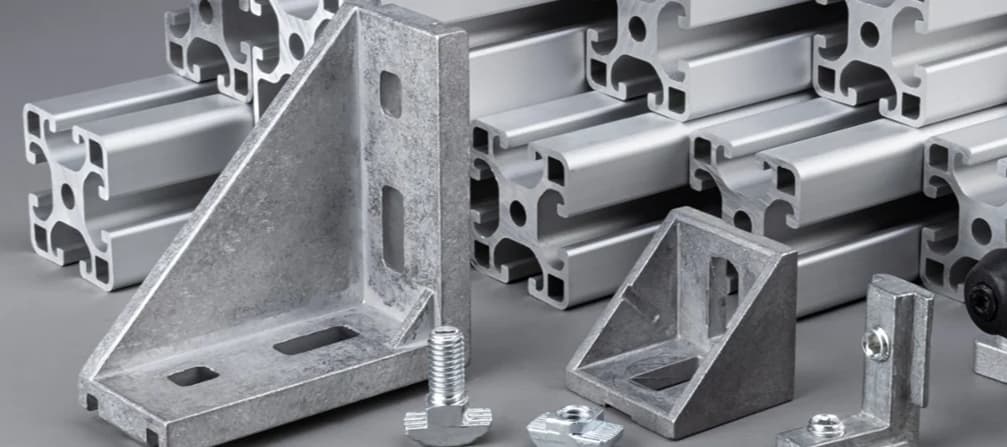

Pour construire un cadre robuste à rainures en T, vous avez besoin des accessoires adéquats. Commencez par les profilés, les fixations et les panneaux. Les écrous et boulons en T sont essentiels car ils permettent de fixer les pièces n'importe où le long de la rainure. Votre projet devient ainsi flexible et facile à modifier. Ajoutez des équerres, des embouts et des caches pour un soutien accru et une finition soignée. Vérifiez toujours que vos accessoires correspondent à la taille et à la largeur de la rainure en T. Si vous utilisez des panneaux, assurez-vous qu'ils s'insèrent correctement dans les rainures.

Conseil Dressez une liste de tous les accessoires avant de commencer. Cela vous évitera d'oublier des pièces lors du montage.

Estimation des coûts et des modifications

Vous pouvez établir votre budget en suivant quelques étapes. Commencez par noter les besoins de votre projet : dimensions, charge et utilisation prévue du cadre. Choisissez le profilé adapté à votre rainure en T. Les profilés plus larges sont plus chers, mais offrent une plus grande résistance. Privilégiez l’aluminium pour la plupart des projets, car il est léger et résistant à la corrosion. Vérifiez que la taille de votre rainure correspond à celle de vos connecteurs et fixations. Calculez la charge admissible de votre cadre. Choisissez des méthodes d’assemblage permettant un démontage facile. Recherchez des profilés faciles à modifier ou à mettre à niveau. Trouvez le juste équilibre entre votre budget et la résistance et les fonctionnalités nécessaires. Renseignez-vous auprès de votre fournisseur sur le support et les délais de livraison. Si votre projet requiert une finition particulière, pensez-y. Assurez-vous que votre rainure en T est compatible avec les pièces que vous possédez déjà. Vérifiez les normes et réglementations en vigueur.

Note Anticiper les modifications futures permet de réaliser des économies. Les systèmes modulaires à rainures en T permettent d'ajouter ou de retirer des pièces sans avoir à tout recommencer.

Préparation à l'assemblage et à l'expansion

Préparez-vous à l'assemblage en rassemblant tout le matériel nécessaire. Planifiez votre conception et votre agencement avant de commencer. Coupez vos profilés à rainure en T aux longueurs appropriées. Portez des équipements de protection individuelle (gants et lunettes de sécurité) pour vous protéger des bords tranchants et des copeaux de métal. Utilisez des serre-joints pour maintenir les profilés en place lors de la coupe ou du perçage. Fixez solidement les connecteurs et les attaches. Construisez votre cadre étape par étape. Ajoutez les accessoires tels que les panneaux ou les couvercles une fois le cadre principal terminé. Testez la stabilité de votre structure et effectuez les ajustements nécessaires.

Si vous prévoyez d'agrandir votre projet ultérieurement, concevez votre cadre avec des rainures ouvertes et un espace supplémentaire. Utilisez des goussets pour éviter la torsion des cadres rectangulaires. Calculez le nombre de fixations nécessaires pour des assemblages robustes. Orientez vos profilés pour une résistance optimale. Vérifiez régulièrement l'état de votre cadre à rainures en T : usure, saletés… Appliquez un lubrifiant pour le protéger de la rouille et assurer le bon fonctionnement des pièces mobiles.

Tableau de sécurité :

Vous pouvez réaliser un projet sûr et solide si vous planifiez chaque étape et utilisez les accessoires à rainure en T appropriés.

Vous pouvez choisir le profil de rainure en T idéal en suivant quelques étapes simples. Commencez par choisir entre un profil métrique ou impérial. Ensuite, déterminez la charge que votre rainure en T devra supporter et ses dimensions. Vérifiez vos calculs et assurez-vous de pouvoir les modifier ultérieurement si nécessaire. Examinez les différentes options et n'hésitez pas à consulter des experts en profils de rainures en T.

Réfléchissez bien à ce dont vous avez besoin avant d'acheter quoi que ce soit.

FAQ

Qu'est-ce qu'un profil de rainure en T ?

Un profilé à rainure en T est une extrusion d'aluminium dotée d'une rainure en forme de T. Il sert à fabriquer des châssis, des postes de travail ou des protections de machines. La rainure permet de fixer facilement des pièces et des accessoires.

Comment mesurer la taille appropriée d'une rainure en T ?

Mesurez la largeur et la hauteur du profilé. Vérifiez la largeur de la fente pour la compatibilité des accessoires. Utilisez une règle ou un pied à coulisse pour plus de précision. Comparez toujours vos mesures avec les tableaux du fabricant.

Peut-on découper des profilés à rainure en T chez soi ?

Oui, vous pouvez découper des profilés à rainure en T avec une scie. Utilisez une lame à denture fine pour des bords nets. Portez des gants et des lunettes de sécurité. Fixez le profilé avec un serre-joint avant de le couper pour le maintenir en place.

Quels accessoires sont compatibles avec les profilés à rainure en T ?

Vous pouvez utiliser des écrous en T, des boulons, des supports, des embouts et des panneaux. Vérifiez la largeur de la fente et la dimension du profil avant d'acheter des accessoires. La plupart des fournisseurs répertorient les pièces compatibles dans leurs catalogues.
